RMSYS

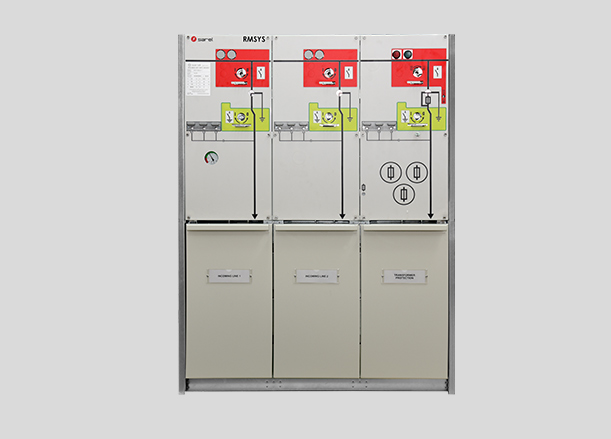

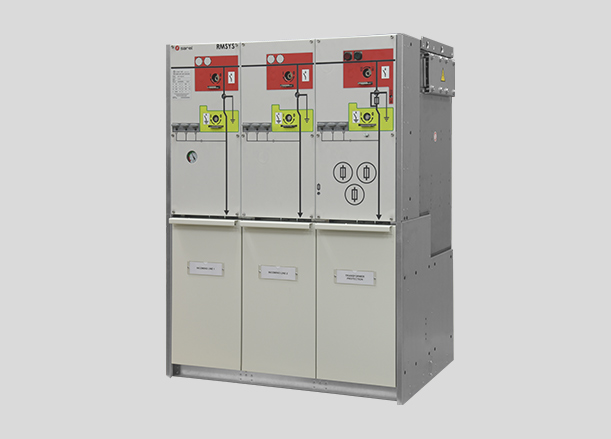

Celdas de Maniobra en SF6 (Ring Main Unit) - 24kV


Las Celdas de Maniobra en SF6 de Media Tensión RMSYS están compuestas por un único bloque subdividido en unidades operativas integradas y se utilizan en la distribución de potencia secundaria de MT pública o privada.

En particular, pueden ser utilizadas en líneas de potencia e instalaciones con transformadores en una red en forma de anillo. La envoltura de acero inoxidable está completamente sellada, y en su interior se incluyen los diversos aparatos de maniobra y todas las partes activas. Se pueden realizar diferentes combinaciones de seccionadores de maniobra de tres posiciones (cerrado, abierto y puesta a tierra) con interruptores automáticos de vacío o fusibles, que garantizan la protección de los transformadores y/o de las líneas salientes.

En cada unidad operativa hay un compartimiento especialmente destinado a la instalación de terminales de cable tipo plug-in. De acuerdo con las normas IEC 62271-1, una válvula de alivio garantiza la seguridad en caso de que se produzca una sobrepresión interna en el contenedor. La presión se monitorea constantemente mediante un manómetro especialmente ubicado en el panel frontal del cubículo. El sistema cumple con las normativas CEI alegato EE, relacionadas con sistemas de presión sellados.

Las celdas RMSYS son fabricadas en total cumplimiento de la norma IEC 62271-200:2011. Poseen ensayos de tipo de arco interno 20kA-3s (IAC A-FL).
