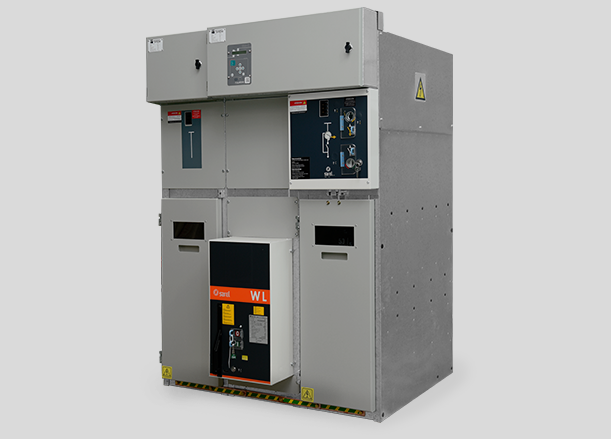

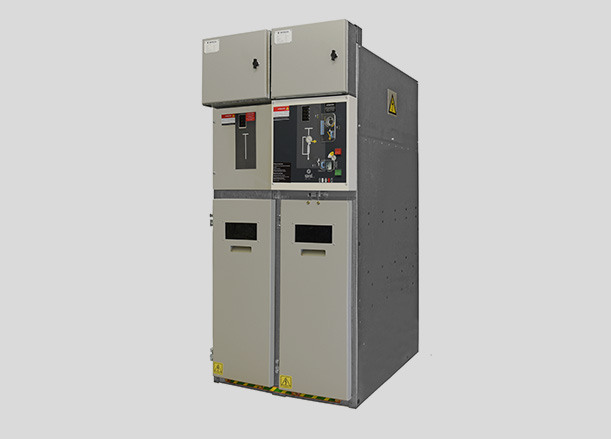

SYStem-6

Celdas de Maniobra en SF6 hasta 24kV


Las Celdas de Maniobra en SF6 hasta 24kV son unidades modulares normalizadas diseñadas para su utilización en la distribución eléctrica secundaria de media tensión. En particular, pueden emplearse para la protección y alimentación de líneas eléctricas, en recintos de transformación, instalaciones de cogeneración, instalaciones fotovoltaicas, entre otros.

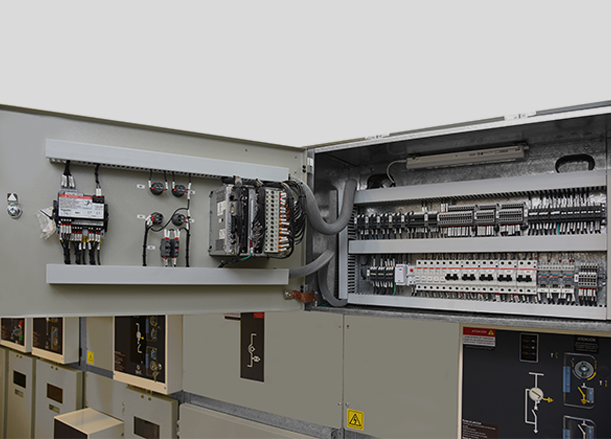

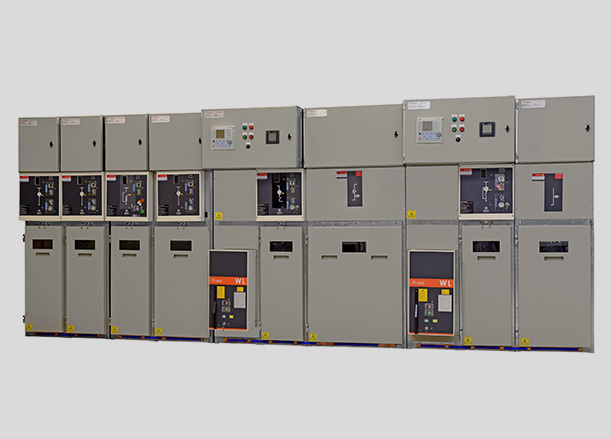

Estas celdas están constituidas por cubículos normalizados, modulares y compactos del tipo metal-enclosed (LSC2A-PI). Cuentan con seccionadores de maniobra bajo carga aislados en SF6 y con interruptores automáticos en vacío, que pueden complementarse con equipos de medición, protección, entre otros.

Cada compartimiento está provisto de interbloqueos mecánicos y esquemas sinópticos que aseguran las operaciones de maniobra con condiciones de absoluta seguridad. Su diseño se basa en el concepto de seguridad de las personas y los bienes, por lo que han sido ensayadas y son a prueba de arco interno.

Gracias a sus reducidas dimensiones, estas celdas pueden ser instaladas en salas pequeñas, lo que permite un aprovechamiento adecuado del espacio y resuelve situaciones complejas. El grado de protección es IP2X y el acceso es exclusivamente frontal, tanto para la operación como para el mantenimiento.

Las celdas SYStem-6 son fabricadas en total cumplimiento de la norma IEC 62271-200:2011. Poseen ensayos de tipo de arco interno 16kA-1s (IAC A-FL).
